Звукоизоляционные перегородки в студиях звукозаписи: расчёт слоёв и плотности

Проектирование студий звукозаписи, аппаратных комнат сведения и дикторских кабин требует решения сложных акустических задач. Главная цель инженерных расчётов — исключить проникновение внешних бытовых или уличных шумов в рабочую зону и предотвратить распространение громкого аудиосигнала за пределы помещения. В профессиональной среде базовым критерием выступает соблюдение принципа «комната в комнате», где ключевую роль играют многослойные каркасные перегородки с высоким индексом изоляции воздушного шума.

Проблема глушения низких частот и ограничения лёгких обшивок

Если со средне- и высокочастотным шумом — речью, щелчками, звоном — каркасные перегородки справляются относительно легко, то низкочастотные волны от бас-гитары, барабанной бочки или сабвуферов представляют главную опасность. Длинные звуковые волны раскачивают лёгкие ограждающие конструкции, превращая тонкие листовые материалы во вторичные мембранные излучатели. В результате бас проходит через перегородку и вызывает резонансы в соседних помещениях.

Классический акустический гипсокартон стандартной плотности часто не обеспечивает достаточной массы при ограниченной толщине конструкции. Чтобы выйти на требуемые акустиками значения поверхностной плотности свыше 40–50 кг/м², строителям приходится нашивать по три-четыре слоя ГКЛ с каждой стороны каркаса. Такая перегрузка утолщает стены, сокращает полезный объём студии и создаёт дополнительную нагрузку на перекрытия.

Какой вариант строительства погреба для вас оптимальный?

• Построить самому
• Заказать строительство под ключ

Показать результат

 Загрузка ...

Закон массы: плотные стекломагнезитовые плиты против резонансов

В строительной акустике действует закон массы: удвоение поверхностного веса ограждающей конструкции обеспечивает прирост звукоизоляции примерно на 6 дБ. Однако утяжеление должно сочетаться с внутренним вязкоупругим демпфированием, которое уменьшает критический провал изоляции на частоте волнового совпадения. Одним из решений стало применение армированных плит высокой плотности на основе оксида и хлорида магния с перлитовым наполнителем.

Акустические инженеры ценят материалы, объединяющие монолитную кристаллическую структуру с невысоким модулем упругости. В профессиональном обзоре подробно разобраны состав и применение СМЛ-панелей плотностью от 1050 до 1250 кг/м³. Их вязкая минеральная структура рассеивает колебательную энергию звуковой волны в толще материала. Использование таких листов помогает собрать компактную двухслойную обшивку, способную превзойти по звукоизоляции более массивную конструкцию из нескольких слоёв гипсокартона.

Инженерные нюансы студийного каркаса и демпфирования

Эффективность звукоизоляционной стены зависит от отсутствия жёстких звуковых мостиков между обшивкой и несущими конструкциями здания. Даже небольшая акустическая щель или прямой контакт металлопрофиля с полом снижает преимущества тяжёлых плит. При сборке каркасной системы соблюдают несколько правил:

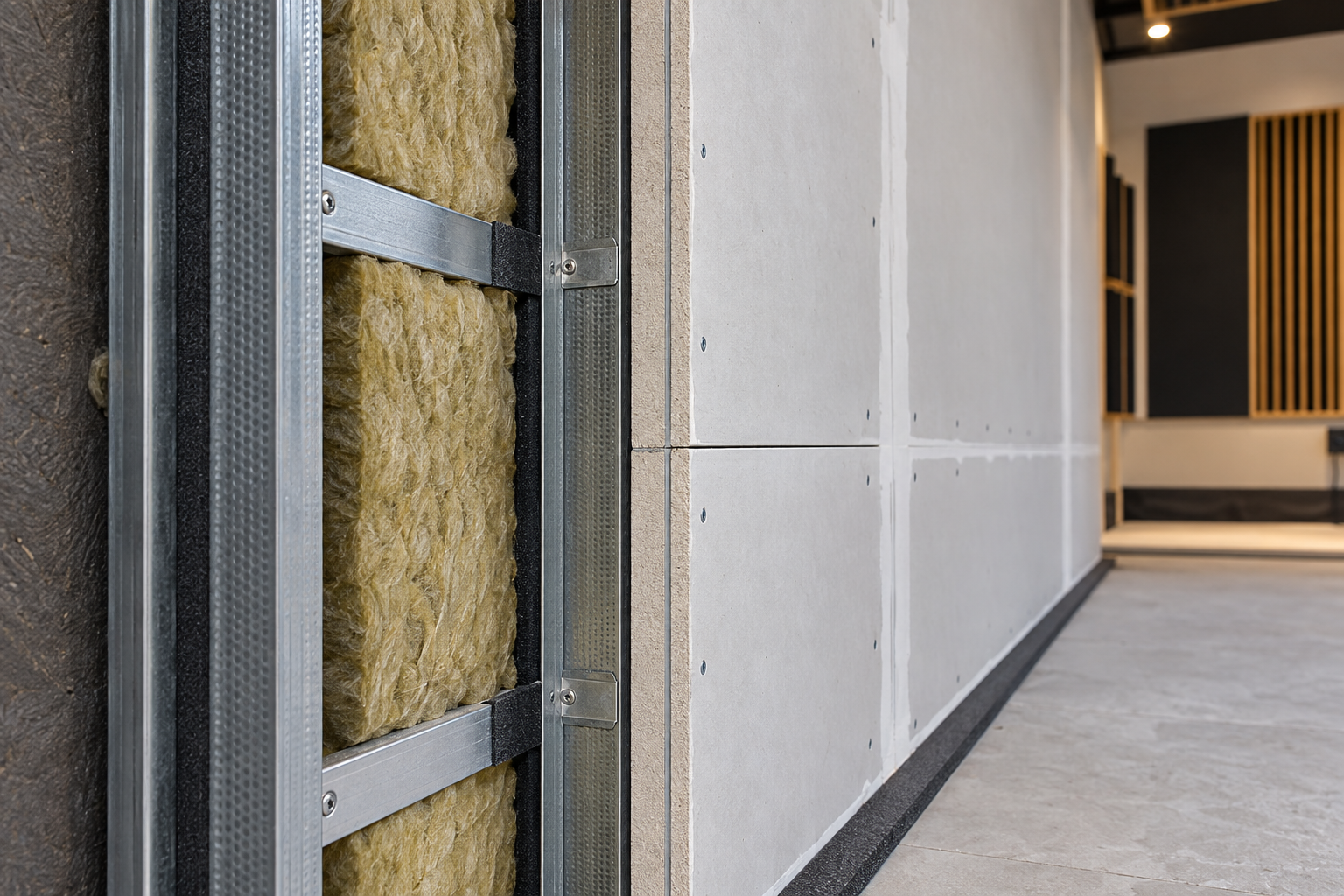

• монтируют независимые сдвоенные металлокаркасы с воздушным зазором 20–30 мм без механической связи между профилями противоположных сторон;
• устанавливают направляющие профили на пол, стены и потолок через вибродемпфирующие ленты из вспененного эластомера или тяжёлого каучука;
• плотно заполняют внутреннее пространство акустической базальтовой ватой плотностью 45–60 кг/м³ без зазоров и провисаний;
• герметизируют стыки первого и второго слоя обшивки виброакустическим герметиком, формируя непрерывный контур.

Чистый звук без паразитных отражений

Грамотный подбор материалов для студийных перегородок позволяет получить предсказуемую акустическую среду в диапазоне от 30 до 20 000 Гц. Замена стандартных гипсовых листов на плотные стекломагниевые плиты сокращает толщину стен и сохраняет полезный объём тон-залов и контрольных комнат. В результате студия получает высокую изоляцию от внешнего мира и стабильные условия для записи при разном уровне громкости.
