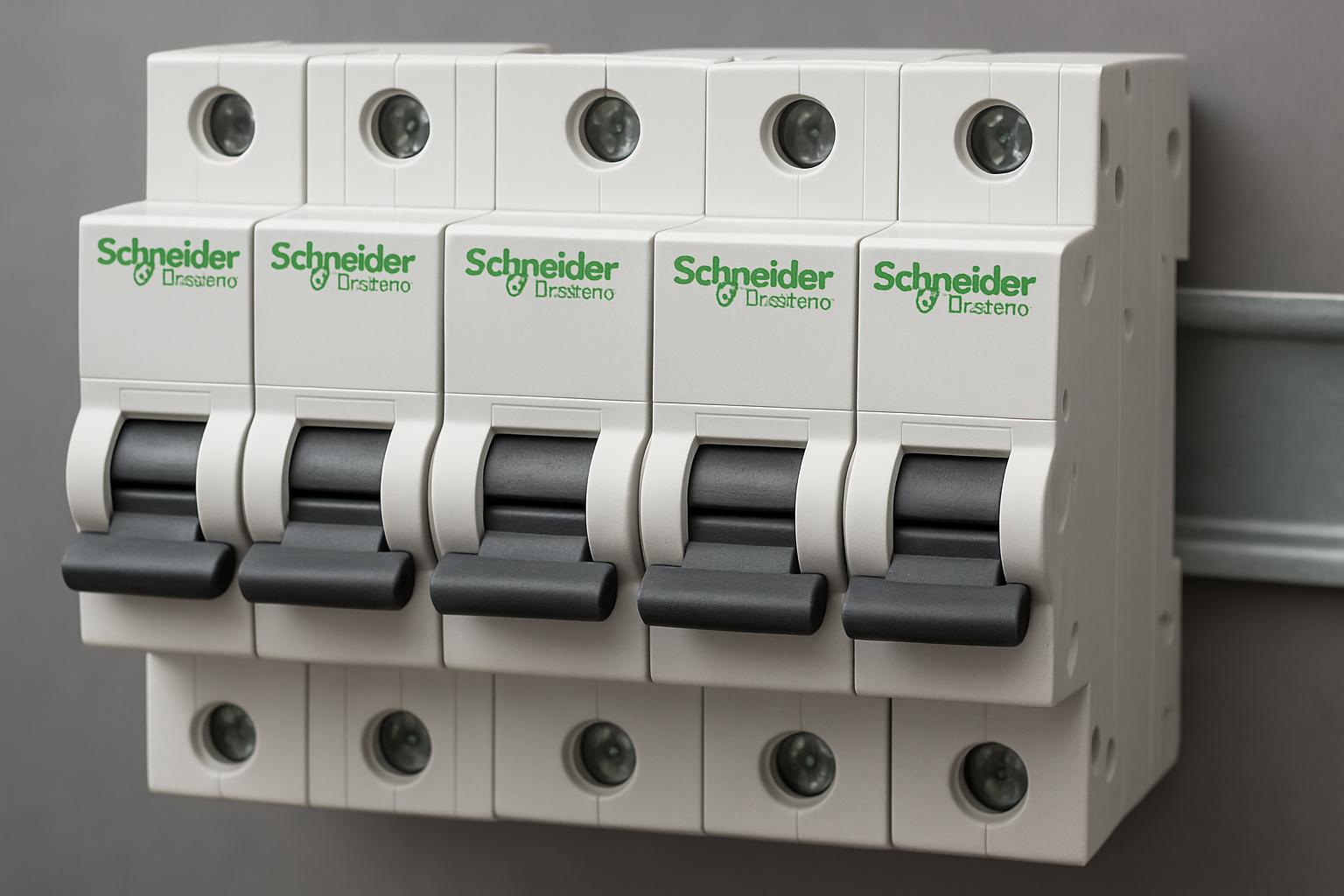

Автоматические выключатели Schneider Electric: как выбрать, установить и эксплуатировать правильно

Автоматические выключатели — это та часть электрощита, которую многие замечают только при аварии. Но именно от их выбора и настройки зависит безопасность оборудования и людей, а также стабильность работы всей сети. Автомат Шнайдер Электрик давно зарекомендовал себя на рынке защитных аппаратов, предлагая широкий набор решений от компактных модульных автоматов до мощных литых корпусов. В этой статье разберём, какие серии существуют, на что смотреть при выборе, как ставить и как обслуживать автоматы, чтобы они служили долго и без сюрпризов.

Почему автоматический выключатель — не просто «переключатель»

Автоматический выключатель выполняет три основные задачи: защиту от перегрузки, защиту от короткого замыкания и, в ряде конструкций, селективность — то есть способность отключать только проблемную ветвь, не обесточивая весь объект. Это видно на крупных объектах, где сеть должна работать непрерывно: автоматику на входе и на ответвлениях подбирают так, чтобы при коротком замыкании отключался лишь тот участок, где возник дефект.

Какой вариант строительства погреба для вас оптимальный?

• Построить самому
• Заказать строительство под ключ

Показать результат

 Загрузка ...

Понимание принципа работы важно для правильного подбора. Внутри многих выключателей работает тепловой элемент для защиты от длительной перегрузки и электромагнитное реле для мгновенного отключения при коротком замыкании. Современные модели добавляют электронные блоки с настройками временных диапазонов, что даёт точную селективность и гибкость при наладке.

Краткий обзор серий Schneider Electric

Acti9

Acti9 — это семейство модульных автоматов и устройств защиты, которое ориентировано на распределение энергии в зданиях и промышленности. Модули компактные, есть версии с разной отключающей способностью и с электронными расцепителями. Они популярны там, где ценится экономия места и простота монтажа на DIN-рейку.

Преимущества Acti9 — широкая линейка аксессуаров: шины, расцепители, блоки для дистанционного управления и индикации. Это полезно при организации удалённого мониторинга и централизованной защиты.

Multi9

Multi9 — более базовая, но проверенная линейка модульных автоматов. Подходит для жилых и коммерческих сетей, когда нужны стандартные функциональные решения по доступной цене. В ней много простых MCB и RCBO, которые легко комбинировать в щитах разной конфигурации.

Эти устройства ценят за надёжность и понятную маркировку, что ускоряет проектирование и монтаж. Для проектов с ограниченным бюджетом Multi9 часто становится оптимальным выбором.

Compact NSX и Masterpact

Compact NSX — это серия литых корпусов (MCCB) для распределительных щитов, где требуются большие номинальные токи и высокая отключающая способность. Здесь уже появляются регулировки уставок, возможность комбинировать расцепители и устанавливать дополнительные аксессуары для учёта и защиты.

Masterpact — уровень выше. Это мощные автоматические выключатели для крупных распределительных центров и промышленных предприятий. У них продвинутые электронные блоки управления, богатая функциональность по учёту энергии и защите шин, и высокая следуемость стандартам селективности.

GV2 и моторная защита

Для защиты электродвигателей у Schneider есть серия GV2 — моторные расцепители. Они защищают от фазовых перекосов, перегрузки и коротких замыканий в моторных цепях, имеют регулировку тока и удобную индикацию срабатывания. Это критично для технологического оборудования, где правильная защита двигателя продлевает срок службы механики.

Эти устройства устанавливают рядом с двигателем или в моторном щите, и их легко сочетать с тепловыми реле и контакторами для создания полноценной моторной защиты.

Сравнительная таблица основных серий

Ключевые параметры при выборе выключателя

При выборе автомата важно смотреть не только на номинальный ток. Основные параметры, которым стоит уделить внимание: номинальный ток In, отключающая способность Icu (и Ics при необходимости), тип трассерной кривой (B, C, D), количество полюсов и тип расцепления — тепловое, магнитное или электронное. Каждый из этих параметров влияет на поведение аппарата при аварии.

Тип кривой определяет чувствительность к пусковым токам. Кривая B реагирует быстрее и подходит для бытовой нагрузки, C допускает более высокие кратковременные токи — удобна для освещения и небольших двигателей, D рассчитана на высокие пусковые токи крупных двигателей и трансформаторов. Выбирать кривую нужно с учётом характера нагрузки, иначе автомат будет срабатывать слишком часто или наоборот — не защитит сеть.

Отдельная тема — селективность. Если требуется, чтобы при аварии отключался только определённый участок, надо подбирать автоматы с учётом времени срабатывания или использовать устройства с регулируемыми задержками. В инсталляциях с несколькими уровнями защиты это критично.

Практическая шпаргалка: чек-лист при выборе

• Определите номинальный рабочий ток цепи и добавьте запас на будущее расширение.
• Уточните характер нагрузки — освещение, розетки, двигатели, трансформаторы.
• Выберите подходящую кривую (B, C или D) для защиты от ложных срабатываний при пусковых токах.
• Проверьте требуемую отключающую способность Icu для сети; она должна быть не ниже возможного короткого тока в точке установки.
• Решите, нужны ли дополнительные функции: измерение тока, дистанционный расцепитель, электронная настройка.
• Убедитесь в совместимости размеров и крепления — DIN-рейка или монтажная плата.
• Планируйте селективность, если объект не должен потерять питание при локальной неисправности.

Монтаж и эксплуатация: важные детали

Монтаж начинается с правильного пространства в щите и выбора места с учётом вентиляции. Модульные автоматы устанавливают на DIN-рейку; литые корпуса требуют более жёсткой фиксации и обычно монтируются в индивидуальные отсеки. Нагрузка должна подключаться согласно маркировке полюсов, соблюдать последовательность фаз и заземление.

Не пренебрегайте правильным моментом затяжки клемм. Неправильно затянутые болты — частая причина нагрева и последующих отказов. Для больших автоматов используйте динамометрический ключ и указывайте момент затяжки в сопровождающей документации щита.

Температурный режим влияет на номинальный ток. В сериях Schneider могут быть поправки на окружающую температуру и способ монтажа. Если щит расположен в неохлаждаемом помещении или вблизи теплых устройств, учитывайте понижающий коэффициент и при необходимости выбирайте автоматы с запасом по току.

Обслуживание и диагностика

Регулярный осмотр продлевает жизнь аппаратов. Два раза в год осматривайте автоматы визуально: нет ли коррозии, нагара, деформаций, не нагреваются ли клеммы при работе. Раз в год полезно проводить контрольные измерения сопротивления изоляции и проверку контактов на затяжку.

Для крупных выключателей с электронными расцепителями важно проверять программные настройки и при необходимости обновлять конфигурацию. Если доступны функции учёта, анализируйте данные по потреблению и авариям — это даёт понимание трендов и реальных слабых мест в сети.

Использование инфракрасной съёмки при работе щита позволяет найти скрытые перегревы до появления серьёзных проблем. Такой подход экономит время и уменьшает риск внезапных отказов.

Типичные ошибки при подборе и монтаже

Часто встречается выбор выключателя с недостаточной отключающей способностью: экономия на аппарате оборачивается тем, что он не сможет прервать короткое замыкание и повреждение перейдёт на щит. Другая распространённая ошибка — неправильный выбор кривой: для двигателя ставят автомат с кривой B и получают постоянные ложные срабатывания при пусках.

Нередко электрики забывают про селективность: ставят одинаковые автоматы на разных уровнях, и при аварии отключается слишком большой участок. Чтобы избежать этого, продумывайте иерархию защиты заранее и используйте регулируемые уставки или совместимые по характеристикам аппараты.

Нельзя игнорировать рекомендации производителя по монтажу и крутящему моменту. Небережное обращение с клеммами приводит к локальному нагреву, искрам и быстрому износу контактов.

Короткие практические советы

• Для распределения по этажам и небольшим веткам выбирайте модульные серии Acti9 или Multi9.
• Для главных вводов и щитов с высокой нагрузкой используйте Compact NSX или Masterpact.
• При защите двигателей применяйте GV2 с правильной настройкой уставки.
• Всегда рассчитывайте возможный короткий ток и подбирайте по нему Icu.
• При проектировании учитывайте температурные поправки и запас по току на будущее расширение.

Заключение

Выбор автоматического выключателя — это баланс между характеристиками сети, типом нагрузки и требованиями по надёжности. Schneider Electric предлагает решения для любой шкалы задач: от простой модульной защиты до сложных систем с электронной настройкой и учётом энергии. Главное — правильно оценить параметры сети, продумать селективность и соблюдать рекомендации по монтажу и обслуживанию. Тогда защита будет работать предсказуемо, а щит станет надёжным фундаментом всей электрической схемы.
