ПХГ, подземные хранилища газа, являются разработкой инженеров и технологов. Это комплексное сооружение геологического назначения, расположенное в накопительных пластах горных пород и выработанных месторождениях. Под землей эти строения используют для закачки газа, его продолжительного хранения и отбора. В состав входит также часть недр, которая ограничивается отводом гор, скважинами, компрессорными установками, системами для подготовки газа и его сбора.

Классификация ПХГ

Чтобы уравновесить потребление ресурса по сезонам, происходящее неравномерно в любом газовом промысле или газопроводе магистрального назначения, запасы нужно хранить герметично в определенных хранилищах.  Для этого используют месторождения, выработка которых истощена, ловушки в водонапорных системах в пластах породы, а также особенные трещины или каверны, образующиеся природным путем или искусственным. Все ПХГ можно разделить на категории в зависимости от их характеристик работы и особенностей эксплуатации.

Какой вариант строительства погреба для вас оптимальный?

Показать результат

Загрузка ... Загрузка ...

Режим работы ПХГ

Классификация по работе в пористом пласте позволяет выделить несколько типов ПХГ:

  • базисные обустраиваются для регулировки неравномерности в графике газового потребления на протяжение нескольких месяцев. Режим работы в период отбора стабилен;
  • пиковые требуются для удовлетворения суточной неравномерности отбора газа, при этом производительность сильно меняется;
  • газгольдерное наземное хранилище обеспечивает стабильность закачки природного ресурса в разгар сезона отбора, при этом количества закачиваемого ресурса хватает на короткий период времени;
  • стратегические нужны для запасов ресурса в исключительные случаи, поэтому их работа должна быть безопасной в течение долгого периода времени.

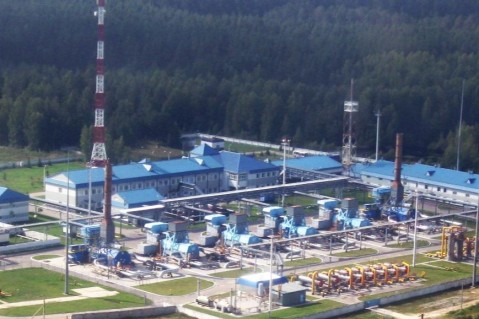

Подземные хранилища газа

Назначение

По своему назначению подземные хранилища можно разделить на базовые, локальные и районные. Каждый тип отличается своим объемом:

  • базовые ПХГ содержат десятки миллиардов кубометров газа, вырабатывая до нескольких сотен млн. кубометров в 24 часа. Такое хранилище отличается региональным значением и важно для промышленных предприятий и транспортной системы;
  • районные ПХГ вмещают до 10 млрд. кубометров ресурса, вырабатывая десятки млн. кубометров в сутки. Значение такого хранилища – районное, рассчитанное на группы конечных потребителей и часть газотранспортной системы;
  • локальное ПХГ рассчитано на сотни млн. кубометров, производительность достигает 10 млн. кубометров за день. Значение этого типа отличается локальностью, а потребители – единицами.



Посмотреть эту публикацию в Instagram



Доброе утро ☀️ Прокладка газопровода с установкой ГРПУ для тепличного комплекса. _____________________________________________________________☎️8(8512)572000; 574811 📩termo-tehnologia@rambler.ru ⚙️termo-tehnologia.ru ☝🏻☝🏻☝🏻☝🏻☝🏻☝🏻☝🏻☝🏻 Обновлённый сайт _____________________________________________________________ #термотехнология #грпу #газопровод #прокладкагазопровода #тепличныйкомплекс #астрахань #астраханскаяобласть #astrakhan #russia #russiangas

Публикация от ТЕРМО-ТЕХНОЛОГИЯ (@termo_tehnologia_astrakhan)

Объекты эксплуатации

Подземные газовые хранилища могут работать в следующих объектах:

  • водоносный пласт;
  • выработанное газовое хранилище или нефтяное месторождение, газоконденсатная скважина.

Для каждого из объектов предусмотрено количество – один пласт или многопластовая система складов.

Что нужно знать о ПХГ?

Самое главное, что нужно знать о ПХГ – правила безопасности подземных хранилищ газа. Помимо этого, необходимо учесть, что все чаще используются истощенные пласты и залежи каменной соли. Также технологи признали пригодными горные выработки полезных ископаемых – каменного угля и других пород.

Всего оборудовано около 600 ПХГ по всему миру, рассчитанных на 340 миллиардов мі. Большая часть резерва газа находится в выработанных месторождениях газа и его конденсата. Каверны соли менее емки, как и шахты горных пород.

Для оборудования ПХГ создают коллекторы естественного пористого и проницаемого типа, используя также и непроницаемые и непористые породы. Эксплуатация подземных хранилищ газа требует аккумулирования больших запасов ресурса и контроля подачи газа потребителям в разные сезоны. Создание запасов ресурса нужно для следующих целей:

  1. удовлетворение пиковых значений спроса в отопительный сезон и зимний период;
  2. снижение затрат на компрессорное оборудование в магистральных газопроводах;
  3. создание оптимальных условий для наиболее экономичного эксплуатационного режима газопроводов бесперебойного типа;
  4. обеспечение разных регионов нужным запасом ресурса.

Наиболее выгодным и эффективным признано хранилище газа в истощенных и пустых месторождениях нефти и газа, поскольку нет необходимости дополнительно изучать этот участок и сооружать скважины для использования.

Подземные хранилища газа

Как работает ПХГ?

Как строят подземные хранилища газа?

В пластах водоносного типа подземные хранилища требуют тщательного анализа участка, разведывательных работ и промышленной закачки ресурса в многочисленные новые скважины. При составлении проекта, прежде всего, учитывают оптимальные способы стабильной и равномерной работы создаваемого газопровода в пиковые сезоны.

Только после этого принимается решение об обустройств, ведется строительство и составляется график потребления ресурса по часам на несколько месяцев вперед. Для выравнивания неравномерности потребления запаса газохранилищ используют три метода:

  • градусная и температурная недостаточность, а также значение тепла на обеспечение одного градусодня при недостатке температуры;
  • норма расхода запаса для обогрева потребителей в отопительный сезон;
  • вычисление коэффициентов газопотребления с учетом месячной неравномерности.

Подземные хранилища газа

Рекомендуем купить

Закачка газа

Закачку ресурса проводят для хранения при обеспечении переменного давления и расхода ресурса. Компрессорная станция имеет 5%-ный диапазон в момент заполнения и достигает 100% показателя по проектной мощности коллектора. Значения рабочего давления коллектора вычисляют по давлению в газопроводе подвода ресурса и показателям потери давления в водном пласте или шлейфе.

От того, насколько подвижны пласты, режим работы может быть приближен к водонапорному или газовому в случае истощения жилы. При повышении давления закачки эффективность хранилища повышается, но в призабойном секторе в сезон хранения давление может снижаться.

В сводовую часть закачивается газ, создавая пузырь в структуре в виде купола. Вода вымещается к краям, после чего удаляется через скважины разгрузочного назначения или по водоносной системе оттока. Кровлю делают из пластичной глины или известняка, допускается доломитовый пласт без разломов или трещин.

Так, толщины в 15 метров и глубины 300…1000 метров достаточно, чтобы не допустить утечки. Самая экономичная ПХГ – на 600 метрах. Именно такие хранилища должны быть обустроены в каждом регионе, потребляющем ресурс в значительных объемах.
